AutoCad Dwg to Pdf 속도느릴때 해결법



PDF로 출력이 필요해서 플롯을 날렸는데 뭐가 문제인지 작업속도가 현저하게 느렸다.

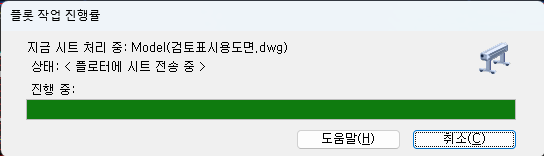

일반적으로 저 화면이 1초내로 바로 사라지고 다음 도면 출력을 할 수 있어야는데

거의 30초에서 1분가량 먹통비슷하게 대기하다가 다음진행이 되었다.



뭐가 문제인지 자료찾아보고 하라는대로 해봤는데 여전히 결과는 동일했고 문제점을 알았다.

원인은 외부참조(XREF)를 사용하고 있었던 것.

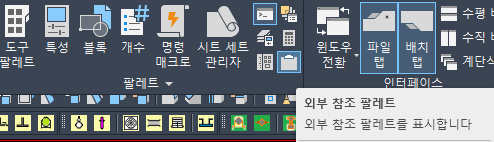

명령어창에 XREF 또는 리본메뉴 뷰 - 팔레트 - 외부 참조 팔레트를 누른다.

외부 참조를 열면 위와 같이 나오는데

마우스 우클릭 - 결합(B)

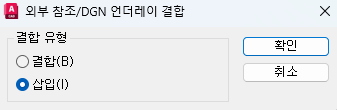

결합 유형을 선택해야한다.



예를 들어 "사탕"이라는 레이어가 현재도면과 외부 참조에 존재할 경우 있을경우

결합(B)일때  사탕(현재도면), 참조도면명$0$사탕(참조도면)

삽입(I)일때 사탕(현재도면+참조도면)

이렇게 레이어가 구분된다.



레이어의 색상,가중치,선종류등이 표현되어야한다면 결합을 하고

별로 상관없고 깨끗한 레이어관리를 원한다면 삽입으로 한다.



그리고 나서 다시 PDF 출력을 해보면 정상적인 속도로 된다.

이유는 잘 모르겠지만 한번 정상속도로 돌아온 뒤에 결합을 하지 않아도 속도저하가 발생이 안된다.



PDF 인쇄 뷰어 표시 끄기

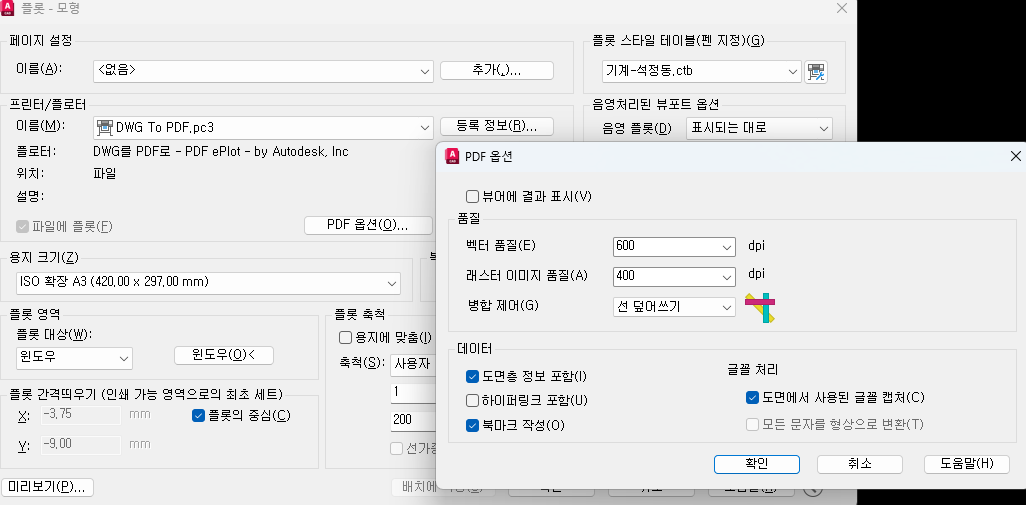

플롯(Ctrl + P) - PDF 옵션 - 뷰어에 결과 표시(V) 체크 해제





불필요한 용지옵션 해제

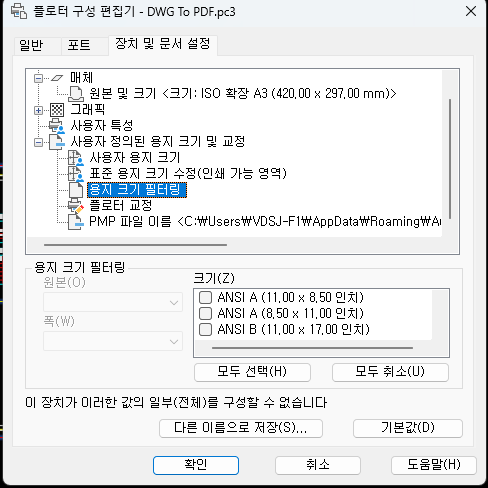

플롯(Ctrl + P) - 등록 정보(R) - 장치 및 문서 설정 - 용지 크기 필터링 - 미사용용지 체크 해제





시스템변수

PDFSHX 0 - SHX 글꼴 문자객체에 주석 미생성
BACKGROUNDPLOT 0 - 백그라운드 플롯 끄기
